Estava eu, em uma passagem rápida pelo Facebook, quando me deparo com essa imagem polemizando geral...
Então: Qual tanque encher primeiro?
Para solucionar este problema, contactei um amigo que trabalha em Hollywood fazendo efeitos especiais para filmes de ação como Procurando Nemo e A Fuga das Galinhas, assim pedi para que o mesmo fizesse uma edição bacana sobre a imagem de modo a termos a solução visual de maneira mais legal e intuitiva e assim o resultado ficou a sequência abaixo:
Também fiz um vídeo explicando a solução desta imagem, assista-o abaixo.
Assim como podemos ver o tanque que vai encher primeiro é o Tanque F.
Definição: São as retas que de todas as retas do plano formam o maior ângulo do plano.
RETAS DE MÁXIMO DECLIVE (RMD)
São as retas do plano, perpendiculares ao seu Traço Horizontal.
Propriedades:
A projeção horizontal de uma RMD de um plano é perpendicular ao traço horizontal do plano;
Toda reta de um plano que tem Projeção Horizontal perpendicular é uma RMD;
A RMD de um plano é perpendicular a todas as horizontais do plano.
Uma RMD de um plano determina o plano. Pois, bastar determinar os Traços da Reta e pela Projeção Horizontal H do Traço Horizontal da reta, perpendicular à Projeção Horizontal da reta, traçar o Traço Horizontal do plano e do ponto de concurso deste com a Linha de Terra traça-se um segmento que passe pela Projeção Vertical V’ do Traço Vertical da reta encontrando-se assim o Traço Vertical do plano.
RETA DE MÁXIMA INCLINAÇÃO (RMI)
São as retas do plano perpendicular ao seu traço vertical.
Propriedades:
A projeção vertical de uma RMI de um plano é perpendicular ao Traço Vertical απ’ do plano;
Toda reta de um plano que tem Projeção Vertical perpendicular απ’ é uma RMI;
A RMI de um plano é perpendicular a todas as Frontais do Plano.
Uma RMI de um plano determina o plano. Pois, bastar determinar os Traços da Reta e pela Projeção Vertical V’ do Traço Vertical da reta, perpendicular à Projeção Vertical da reta, traçar o Traço Vertical do plano e do ponto de concurso deste com a Linha de Terra traça-se um segmento que passe pela Projeção Horizontal H do Traço Horizontal da reta encontrando-se assim o Traço Horizontal do plano.
STREET OF RAGE 2 Bare Knuckle II: The Requiem of the Deadly Battle
One year after the battle...
The city that had been plagued with crime and violence has safe and peaceful...
However, evil has once again cast its shadow over the city.
Mr. X, the syndicate boss believed destroyed by the three young vigilantes, has come back to life stronger than ever.
Thirsty for revenge, he kidnaps Adam in an attempt to lure Axel and Blaze into a trap!
Axel and Blaze set out to help their faithful companion, joined by Axel's friend Max, a wrestler, and Adam's kid brother, Skate. They're determined to save Adam and put Mr. X of action!
Four young friends, rage burning inside them, make a stand for friendship and peace...
São as retas do plano que são paralelas a qualquer um dos traços do planos.
Horizontais: são as retas do plano paralelas ao Traço Horizontal do Plano.
Frontais: são as retas do plano paralelas ao Traço Vertical do Plano.
Propriedades:
O traço horizontal do plano é a sua horizontal de cota nula;
O traço vertical do plano é a sua frontal de afastamento nulo;
Em um Plano paralelo a Linha de Terra (ππ') ou que contenha a Linha de Terra (ππ');
Todas as Horizontais são Frontais e vice-versa, ou seja, são Fronto-Horizontais.
A Horizontal de um plano nos dar a direção do Traço Horizontal do Plano: Pois, o mesmo, em Épura, será paralelo a Projeção Horizontal da Reta;
A frontal de um plano dá a direção do seu traço vertical do plano: Pois, o mesmo, em Épura, será paralelo a Projeção Vertical da Reta.
Determinação das principais do plano
1. Horizontais
Tem que pertencer ao Plano;
Tem que possuir as propriedades características das Retas Horizontais.
a) Se o Plano for dado por duas retas.
Basta encontrar uma Reta Horizontal que pertença ao Plano, ou seja, uma reta, que interseccione as duas retas dadas em pontos distintos e que possua a propriedade característica das retas horizontais que é: Projeção Vertical paralela à Linha de Terra (ππ') e Projeção Horizontal obliqua a Linha de Terra (ππ').
b) Se o Plano for dado por seus traços.
Basta fazer uma Reta Horizontal pertencente ao Plano. Primeiro determina-se a sua Projeção Horizontal, paralela ao Traço Horizontal do Plano, depois prolonga-se esta projeção até a Linha de Terra (ππ'), determinando a Projeção Horizontal V do Traço Vertical da Reta, tira-se uma linha de chamada por V, perpendicular à Linha de Terra (ππ'), até o Traço Vertical do Plano, onde se encontra a Projeção Vertical V’ do Traço Vertical da reta, pois o Traço Vertical de um Plano, sempre, passa pelo Traço Vertical de uma reta do Plano. Por fim, paralelamente à Linha de Terra (ππ') e passando por V’ faz-se a Projeção Vertical da Reta Horizontal.
2. Frontais
Tem pertencer ao Plano;
Tem que possuir as propriedades características das Retas Frontais.
a) Se o Plano for dado por duas retas.
Basta encontrar uma Reta Frontal que pertença ao Plano, ou seja, uma reta, que interseccione as duas retas dadas em pontos distintos e que possua a propriedade característica das retas Frontais que é: Projeção Horizontal paralela à Linha de Terra (ππ') e Projeção Vertical obliqua a Linha de Terra (ππ').
b) Se o Plano for dado por seus traços.
Basta fazer uma Reta Frontal pertencente ao Plano. Primeiro determina-se a sua Projeção Vertical, paralela ao Traço Horizontal do Plano, depois prolonga-se esta projeção até a Linha de Terra (ππ'), determinando a Projeção Vertical H’ do Traço Horizontal da Reta, tira-se uma linha de chamada por H’, perpendicular à Linha de Terra (ππ'), até o Traço Horizontal do Plano, onde se encontra a Projeção Vertical Horizontal H do Traço Horizontal da reta, pois o Traço Horizontal de um Plano, sempre, passa pelo Traço Horizontal de uma reta do Plano. Por fim, paralelamente à Linha de Terra (ππ') e passando por H faz-se a Projeção Horizontal da Reta Frontal.
OBS: A utilização dos principais de um plano só será vantajosa (como retas auxiliares) se o plano dado não for // ππ’ ou contiver ππ’.
Como sabemos um plano pode ser determinado por duas retas, sejam elas, concorrentes ou paralelas, assim:
Toda reta concorrente com duas retas de um plano, em pontos distintos, pertencerá ao plano.
Plano determinado por seus traços
Quando um plano é determinado por seus traços, temos:
Toda reta que tiver seus traços situados sobre os traços de mesmo nome do plano pertence ao plano, ou seja, em épura, a projeção vertical do traço vertical da reta estará contida no Traço Vertical do Plano (απ'), enquanto que a projeção horizontal do traço horizontal da reta estará contida no Traço Horizontal do Plano (απ).
Excessão: Plano que contém a Linha de Terra (ππ').
PERTINÊNCIA DE UM PONTO AO PLANO
Regra Geral: Para um ponto pertencer a um plano, este ponto tem que pertencer a uma reta do plano. (sem exceções)
Com isso temos dois casos a observar, quando o plano for projetante (ou seja, perpendicular a um dos planos de projeções) ou o plano não for projetante (ou seja oblíquo aos planos de projeções)
Quando o plano for projetante
Em relação ao Plano Vertical de Projeção (π'):
Nesse caso, o ponto vai pertencer ao plano, se e somente se, em épura a sua projeção vertical estiver sobre o traço vertical do plano.
Em relação ao Plano Horizontal de Projeção (π):
Já nesse caso, o ponto vai pertencer ao plano, caso em épura a sua projeção horizontal estiver sobre o traço horizontal do plano.

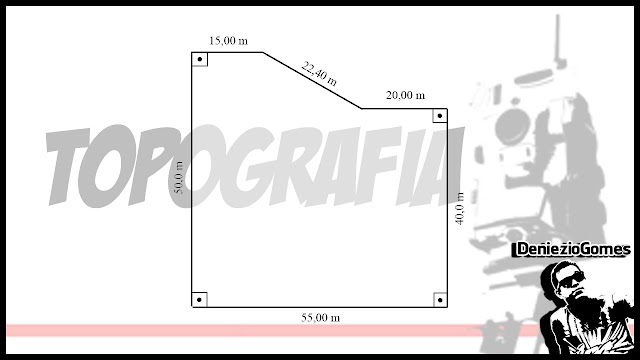

A figura a seguir representa esquematicamente o levantamento planimétrico de um terreno urbano, no qual será construído um conjunto de edifícios residenciais.
Com base neste desenho, é possível afirmar que este terreno tem:
a) área de 2430,00 m2
b) área de 2450,00 m2
c) área de 2475,00 m2
d) área de 2435,00 m2

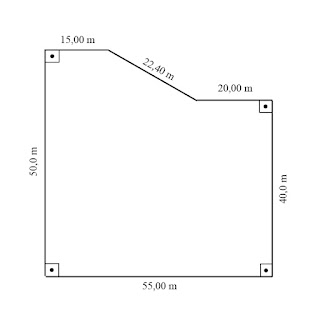

Para solucionar esta questão, basicamente, só precisamos saber cálculos da nossa boa e velha geometria, assim, para começar a solução a primeira coisa que devemos fazer é destrinchar essa figura geométrica em outras de modo a facilitar o cálculo de sua área. Assim fazemos:
Saliento aqui, que existem outras n maneiras de dividir essa figura e encontrar o resultado.
Para não prendermos-nos as cores, eu vou chamar a área que pintei de amarelo de I, a verde de II e à azul de III.
Com tudo esquematizado, agora vamos começar o cálculo da área do terreno. Primeiramente a área total do terreno (AT) será AT = AI + AII + AIII, ou seja, Área total é igual ao somatório das áreas I, II e III.
A área I é igual a:
AI = base*altura , pois trata-se de um retângulo, assim temos:
AI = 15*50 = 750,00 m2
Já a área II é igual a:
AII = ((base maior + base menor)*altura)/2, pois nesse caso, agora temos um trapézio, então:
